Kuitujen avaus- ja sekoituslaitteet edustaa kuitukangastuotantolinjojen raaka-aineen valmisteluvaiheessa sijaitsevaa ydinkoneyhdistelmää. Sen ensisijainen tehtävä on irrottaa puristettuja kuitupaaleja irtokuitukimppuiksi, sekoittaa tasaisesti useita kuitutyyppejä tarkoissa suhteissa ja poistaa samanaikaisesti epäpuhtaudet ja metalliset vieraat esineet, jolloin saadaan jatkuvasti korkealaatuisia kuituraaka-aineita myöhempiä karstaus- ja rainanmuodostusprosesseja varten. Tämä vaihe määrittää suoraan lopullisen kuitukangastuotteen tasaisuuden, lujuuden ja pinnan laadun, ja se toimii korvaamattomana "ensimmäisen laadun tarkistuspisteenä" koko tuotantoprosessin ajan.
Laitteen koostumus ja luokitus
Kuitujen avaus- ja sekoituslaitteet eivät ole yksi kone, vaan järjestelmä, joka koostuu useista toiminnallisista yksiköistä. Riippuen erilaisten kuitukankaiden tuotantolinjojen prosessivaatimuksista, järjestelmä sisältää ensisijaisesti seuraavat ydinkoneet:

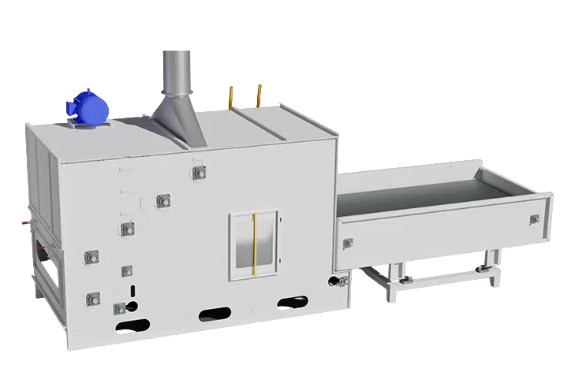

Paalinavaaja
Paalinavaaja toimii koko kuidunkäsittelyjärjestelmän lähtökohtana, joka vastaa puristettujen kuitupaalien alkupurkamisesta ja esiavauksesta. Nykyaikaiset paalinavaajat on yleensä varustettu automaattisilla punnitusjärjestelmillä, jotka mahdollistavat tarkan annostelun.
Esimerkkinä automaattinen punnittava paalinavaaja, sen työnkulku on seuraava: kuitupaalit asetetaan vaakasuoralle kuljetinritilolle, kuljetetaan kaltevassa ylähilassa, löysätään vispilällä ja pudotetaan sitten punnituspäähän. PLC-ohjauksessa tarkka annostelu suoritetaan ennalta asetettujen painojen mukaisesti ennen seuraavaan prosessiin siirtymistä. Kun useita paalinavaajia käytetään yhdessä, erilaisia kuituja voidaan sekoittaa automaattisesti määritetyillä suhteilla (kuten 50 % polyesteriä ja 50 % viskoosia) sekoitustarkkuuden poikkeamaa säädettäessä. ±1 % .
| Parametri | Tyypillinen määritysalue |
|---|---|
| Työleveys | 1200-2200 mm |
| Kapasiteetti | ≤250kg/h - ≤500kg/h (yksi yksikkö) |
| Syöttömoottorin teho | 1,5 kW |
| Avausrullan moottorin teho | 5,5 kW / 7,5 kW / 11 kW |
| Tuulettimen moottorin teho | 4 kW / 7,5 kW |
| Sovellettavat kuidut | Polyesteri, viskoosi, puuvilla, kookoskuitu jne. |
Kuitujen avauskone
Kuitujen avauskone on kuidunavausjärjestelmän ydinlaitteisto, joka on jaettu kahteen vaiheeseen: karkeaavaaja ja hienoavaaja.
Karkea avaaja: Sen tehtävänä on sekoittaa entisestään kuituraaka-aineita ja suorittaa hellävarainen avaaminen murtaen suuret kuitukimput pienemmiksi. Sen kapasiteetti voi saavuttaa 2000kg/h , jonka tyypillinen työleveys on 1,0 metriä, sopii erilaisten kuitutyyppien esikäsittelyyn.
Hieno avaaja: Tämä kone käyttää piikkiteloja tai neulalevyjä kuitujen syvälle avaamiseen ja hajottaa kuitukimput lähes yksikuituiseen tilaan. Hieno avauskapasiteetti on tyypillisesti noin 1000 kg/h ja työleveys 1,0 metriä. Jälkihienoavautumiskuidut ovat suotuisampia muodostamaan yhtenäisiä rainoja myöhemmissä karstausprosesseissa.
Avauskoneiden toimintaperiaatteet perustuvat kahteen mekaaniseen toimintaan:
- Repiminen: Kaksi koneen komponenttia, joissa on piikki- tai neulapinnat, liikkuvat toistensa suhteen repiessään kuitupaakkuja
- Lyöntitoiminta: Nopeasti pyörivät vatkat (säädettävällä nopeudella) iskevät kuituihin, jaettuna kahteen muotoon: pidetty isku (intensiivinen toiminta, tehokas avautuminen) ja vapaa isku (hellävarainen toiminta, minimaalinen kuituvaurio)
Sekoituslaitteet
Sekoituslaitteisto varmistaa, että eri kuitutyypit jakautuvat tasaisesti, mikä on kriittistä tuotteen koostumuksen yhtenäisyyden säilyttämiseksi. Teollisuus käyttää yleisesti kahta päätyyppiä sekoituslaitteita:
Suuri Bin Blender: Käyttää "laying and take" -sekoitusperiaatetta, jonka rakenne on yksinkertainen ja helppo puhdistaa ja huoltaa. Soveltuu kemiallisten kuitujen, kuten polyesterin ja viskoosin, sekoittamiseen yhden yksikön kapasiteetilla 3000kg/h .
Monikammioinen tehosekoitin: Ottaa käyttöön "kammio-kammio-syöttö, samanaikainen tuotanto" -sekoitusperiaatteen. Vaikka se on rakenteeltaan monimutkaisempi, se tarjoaa erinomaiset sekoitustulokset. Kolmen pisteen tasaisen sekoitusprosessin (90° kääntösekoitus, satunnainen tartuntasekoitus piikkihilan avulla ja perusteellinen sekoitus tasaisemmalla telalla) ansiosta se varmistaa raaka-aineen laadun ja koostumuksen pitkäaikaisen vakauden. Se soveltuu erityisesti skenaarioihin, joissa vaaditaan suurta sekoitustasaisuutta, kuten puhtaan puuvillakuidun käsittely.
Asema ja rooli kuitukankaiden tuotantolinjoilla
Kuitujen avaus- ja sekoituslaitteet on sijoitettu kuitukangastuotantoprosessin etupäähän. Tyypillinen prosessivirtakonfiguraatio on seuraava:
Kuitupaali → Paalinavaaja (tartunta/punnitus) → Esiavaus → Sekoituslaitteet (suuri säiliö/monikammiosekoitin) → Hieno avaaminen → syöttösuppilo → karstauskone → myöhemmät muovausprosessit
Esimerkkinä ristikkäin levitetyn kehruunauhan tuotantolinjan kuidun valmistusvaiheen konfiguraatio vaikuttaa suoraan lopputuotteen laatuun. Prosessin on varmistettava, että perusteellisen epäpuhtauksien poiston, sekoittamisen ja avaamisen jälkeen kuidut syötetään karstauskoneeseen tasaisesti ja jatkuvasti vaaditulla painolla jatkuvatoimisten syöttö- ja itsetasoituslaitteiden ohjauksessa.
Kriittinen laadunvalvontavaihe
Kuitujen avaus- ja sekoituslaitteiden vaikutus tuotteen laatuun ilmenee useissa ulottuvuuksissa:
- Webin yhtenäisyys: Huonosti sekoitetut kuidut aiheuttavat samenemista, epätasaista paksuutta ja muita vikoja karstatussa rainassa, mikä vaikuttaa viime kädessä kuitukangaskankaan neliömassan koostumukseen.
- Kuituvaurion taso: Liiallinen avaaminen aiheuttaa kuidun katkeamista ja pituuden pienenemistä, mikä heikentää lopputuotteen lujuutta ja käsituntumaa; riittämätön aukko jättää kuitukimppuja rainaan aiheuttaen vikoja
- Epäpuhtauksien poistonopeus: Laitteessa olevat vahvat magneetit, ristikkotangot ja imutuulettimet poistavat metalliset epäpuhtaudet ja hienon pölyn, ja poistonopeus vaikuttaa suoraan tuotteen turvallisuuteen ja ulkonäön laatuun.
- Suhteen tarkkuus: Monikuitusekoitteisissa tuotteissa (kuten polyesteri/viskoosi-sekoitukset) suhdepoikkeamat voivat aiheuttaa epätasaista värjäystä ja suorituskyvyn vaihteluita
Tekniset parametrit ja valintaohjeet
Kuitujen avaus- ja sekoituslaitteita valitessaan yritysten on otettava kattavasti huomioon seuraavat tekniset parametrit:
| Harkintatekijä | Valintasuositus | Tyypillinen tietoviite |
|---|---|---|
| Kuitutyyppi | Synteettiset kuidut (polyesteri, polypropeeni) voivat käyttää yksinkertaista esiavaamista; luonnonkuidut (puuvilla, hamppu) vaativat intensiivistä avaamista ja epäpuhtauksien poistamista | Esiavaaminen voidaan jättää pois synteettisten kuitujen osalta; luonnonkuidut vaativat erityisiä aukko-puhdistusmoduuleja |
| Kapasiteetti Requirement | Yhdistä koko tuotantolinjan nopeus 10–15 % marginaalilla | Spunlace-linja: 3500-11000 tonnia/vuosi; Neulalävistyslinja: jopa 4500 tonnia/vuosi |
| Työleveys | Sovita loppupään karstauskoneen leveys; Yleisiä teknisiä tietoja ovat 1,2 m, 1,55 m, 2,5 m | Karstauskoneen leveys tyypillisesti 2,5-3,8 m |
| Sekoitustarkkuus | Tuotteet, joilla on tiukat sekoitussuhdevaatimukset (kuten 98 %/2 % äärimmäiset suhteet), vaativat erittäin tarkkoja punnitusjärjestelmiä | Erittäin tarkka järjestelmän poikkeama <±1 % |
| Kuitupituuden mukautus | Laitteiden tulee vastata raaka-ainekuitujen pituusaluetta | Vakiokuidut: 12-60 mm; Erittäin pitkät kuidut jopa 100 mm |
Toimialan kehitystrendit
Automaatio ja älykkäät päivitykset
Nykyaikaiset kuidun avaus- ja sekoituslaitteet ovat kehittymässä kohti pitkälle automatisoitua toimintaa. Uuden sukupolven paalinavaajissa on suuremmat tärinättömät punnitussuppilot ja lyhyemmät punnitusjaksot, joiden kapasiteetti on kasvanut 50 % verrattuna perinteisiin malleihin. Kolmipistejousitustekniikka estää tärinää vaikuttamasta punnitustarkkuuteen. PLC-ohjausjärjestelmät mahdollistavat usean koneen vivuston ja automaattisen välityssuhteen säädön, mikä vähentää merkittävästi manuaalisia toimenpiteitä.
Modulaarisuus ja joustava tuotanto
Laitevalmistajat omaksuvat yhä enemmän modulaarisia suunnittelukonsepteja. Esimerkiksi sekoitusannostelujärjestelmä voi koostua kahdeksasta itsenäisestä sekoitusmoduulista, joista jokainen sisältää patentoidun sekoitusannostelujärjestelmän, joka pystyy samanaikaisesti tuottamaan neljää eri suhdetta ja toimittamaan raaka-aineita useille tuotantolinjoille. Tämän suunnittelun ansiosta yritykset voivat reagoida nopeasti markkinoiden kysynnän muutoksiin ja mukauttaa joustavasti tuotekoostumuksia.
Energiaa säästävä ja ympäristöystävällinen muotoilu
Uuden sukupolven laitteet optimoivat edelleen energiankulutuksen vähentämistä. Esimerkiksi hienoavaajat käyttävät muuttuvan taajuuden nopeudensäätötekniikkaa, joka säätää vatkaimen nopeutta automaattisesti kuitutyypin ja tehovaatimusten mukaan; kuljetusputkistoissa käytetään sileää, suljettua PVC-materiaalia ilmanvastuksen ja ilmavuotohäviöiden vähentämiseksi; pölynpoistojärjestelmissä on verkkosuodatusjärjestelmät, jotka mahdollistavat hienon pölyn ja lyhyiden kuitujen kierrätyksen.
Johtopäätös
Ensimmäisenä prosessivaiheena kuitukangastuotannossa, kuidun avaus- ja sekoituslaitteet sen merkitystä usein aliarvioidaan. Todellisuudessa raaka-aineen valmisteluvaiheen laatuvirheet lisääntyvät myöhemmissä prosesseissa, ja niitä on vaikea korjata myöhemmillä säätötoimenpiteillä. Investoinnit tehokkaisiin avaus- ja sekoituslaitteisiin ja tieteellisten prosessiparametrijärjestelmien perustaminen ovat perustakuita vakaan kuitukangastuotteiden laadun varmistamiseksi, raaka-ainehävikin vähentämiseksi ja tuotannon tehokkuuden parantamiseksi. Kuitukankaiden alalle tuloa suunnitteleville yrityksille kuitujen avaus- ja sekoituslaitteiden toimintaperiaatteiden ja valintaperusteiden perusteellinen ymmärtäminen on edellytys oikeiden laiteinvestointipäätösten tekemiselle.
